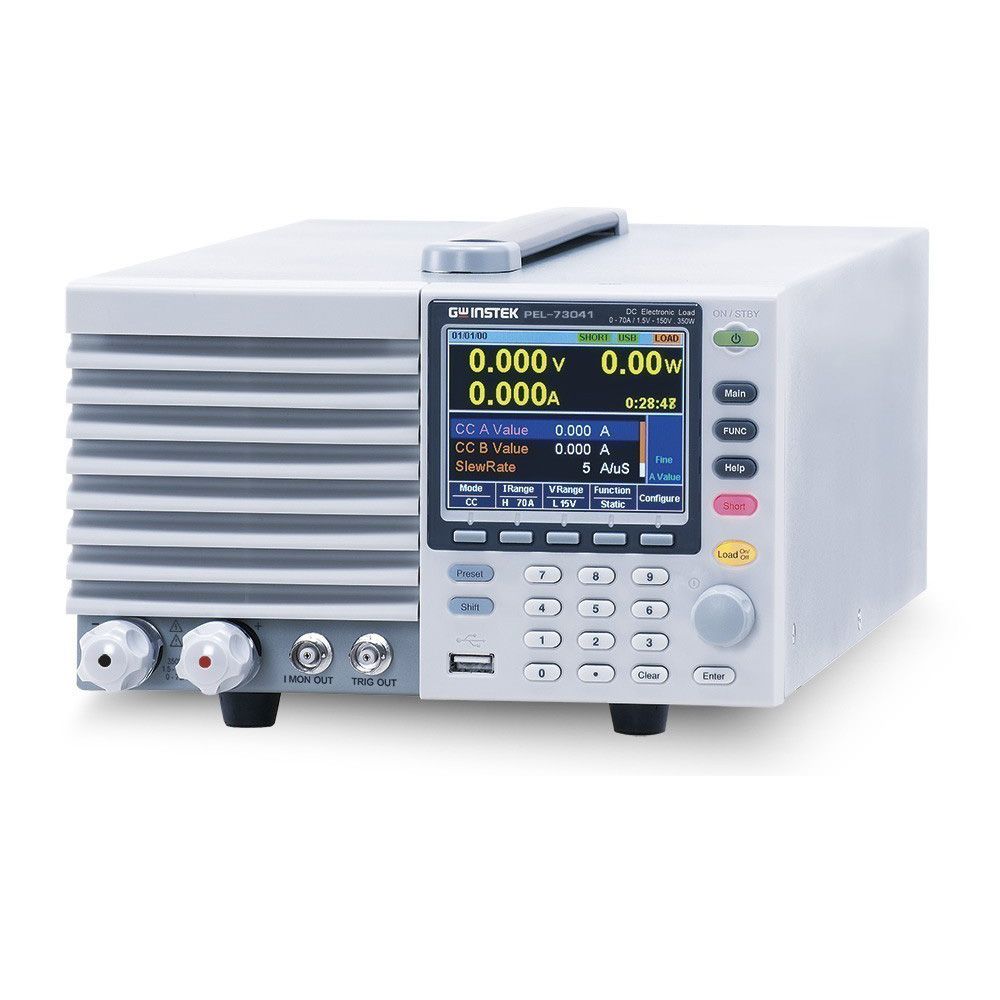

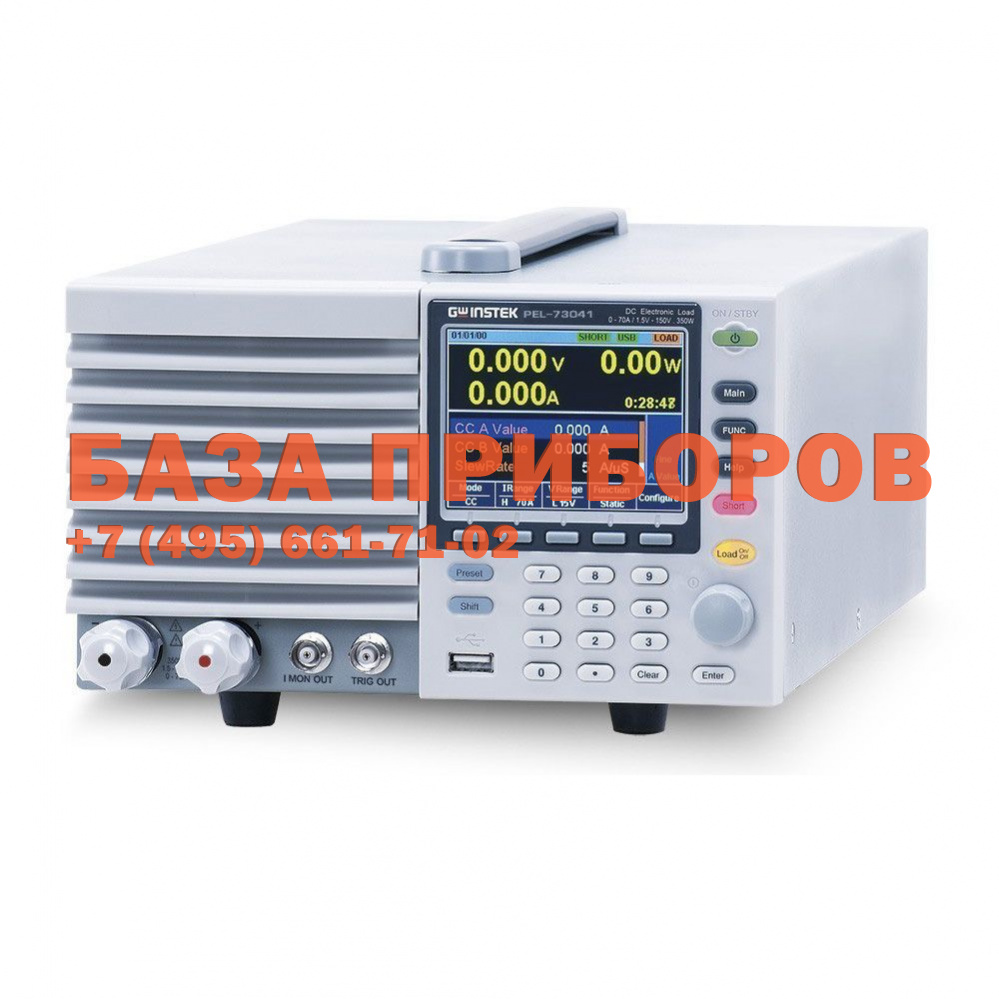

Нагрузка электронная PEL-73021

Нагрузка электронная PEL-73021

<div><div>
                             <h2><br />Основные технические характеристики прибора PEL-73021 :</h2>
<ul>
<li>Входные параметры нагрузки: постоянное напряжение до 150 В, ток до 300 А, мощность до 175 Вт</li>
<li>Блок расширения PEL-73211 (опция): 150 В / 420 А / 2100 Вт</li>
<li>Режимы работы: постоянное напряжение (CV), постоянный ток (CC), постоянное сопротивление (CR), постоянная мощность (CP)</li>
<li>Динамический режим для CC и CR с регулируемой скоростью нарастания нагрузки</li>
<li>Комбинация режимов: CC+CV, CP+CV, CR+CV</li>
<li>Параллельное соединение нагрузок для увеличения мощности до 9,45 кВт (максимально 5 нагрузок или 1 нагрузка + 4 модуля расширения)</li>
<li>Высокая точность и разрешение</li>
<li>Режим защиты от перегрева (OHP), перегрузки по току (ОСР), по напряжению (OVP), по мощности (OPP), от пониженного напряжения (UVP), от переполюсовки (REV)</li>
<li>Функция контроля (управления параметрами нагрузки) — внешним сигналом</li>
<li>Интерфейсы USB ,RS-232, GPIB (опция), GO/NG (допусковый контроль)</li>
<li>Совместимость с LabView, VB, C, C++</li>
<li>Три диапазон установки значений: низкий (L), средний (M), высокий (H)</li>
</ul>
<p> </p>
<table cellspacing="1" cellpadding="6">
<tbody>
<tr>
<td style="text-align: center;"><strong>ХАРАКТЕРИСТИКИ</strong></td>
<td colspan="2" style="text-align: center;"><strong>ПАРАМЕТРЫ</strong></td>
<td colspan="4" style="text-align: center;"><strong>ЗНАЧЕНИЯ</strong></td>
</tr>
<tr>
<td rowspan="4" style="text-align: center;"><strong>ВХОДНЫЕ</strong><br /><strong>ПАРАМЕТРЫ</strong></td>
<td colspan="2">Тип нагрузки</td>
<td>PEL-73021</td>
<td>PEL-73041</td>
<td>PEL-73111</td>
<td>PEL-73211</td>
</tr>
<tr>
<td colspan="2">Мощность</td>
<td>175 Вт</td>
<td>350 Вт</td>
<td>1050 Вт</td>
<td>2100 Вт</td>
</tr>
<tr>
<td colspan="2">Ток в нагрузке</td>
<td>0 ... 35 А</td>
<td>0 ... 70 А</td>
<td>0 ... 210 А</td>
<td>0 ... 420 А</td>
</tr>
<tr>
<td colspan="2">Напряжение на нагрузке</td>
<td>1,5... 150 В</td>
<td>1,5 ... 150 В</td>
<td>1,5 ... 150 В</td>
<td>1,5 ... 150 В</td>
</tr>
<tr>
<td style="text-align: center;"><strong>ПАРАЛЕЛЛЬНОЕ</strong><br /><strong>ПОДКЛЮЧЕНИЕ</strong></td>
<td colspan="2">Макс. мощность</td>
<td>875 Вт</td>
<td>1750 Вт</td>
<td>5250 Вт</td>
<td>9,45 кВт</td>
</tr>
<tr>
<td rowspan="3" style="text-align: center;"><strong>РЕЖИМ</strong><br /><strong>ПОСТОЯННОГО</strong><br /><strong>НАПРЯЖЕНИЯ</strong></td>
<td colspan="2">Диапазон уст.</td>
<td colspan="3">H: 1,5 ... 150 В L: 1,5. 15 В</td>
<td>H: 1,5 ... 150 В L: 1,5. 15 В</td>
</tr>
<tr>
<td colspan="2">Дискр. установки</td>
<td colspan="3">H: 10 мВ / L: 1 мВ</td>
<td>-</td>
</tr>
<tr>
<td colspan="2">Погрешность уст.</td>
<td colspan="3">±(0,1%*U yст+0,1 %*U конечн)</td>
<td>-</td>
</tr>
<tr>
<td rowspan="3" style="text-align: center;"><strong>РЕЖИМ</strong><br /><strong>ПОСТОЯННОГО</strong><br /><strong>СОПРОТИВЛЕНИЯ</strong><br /><strong>СТАТИЧЕСКИЙ</strong><br /><strong>РЕЖИМ</strong></td>
<td>Диапазон<br />установки<br />(Ом)</td>
<td>H<br />M<br />L</td>
<td>23,3336 С ... 400 мкс (42,857 мОм ... 2,5 кОм)<br />2,33336 С ... 40 мкс (428,566 мОм ... 25 кОм)<br />0,233336 С . 4 мкс (4,28566 мОм . 250 кОм)</td>
<td>46,6672 С . 800 мкс (21,428 мОм . 1,25 кОм)<br />4,6667 С . 80 мкс (214,28 мОм ... 12,5 кОм)<br />0,46667 С . 8 мкс (2,1428 мОм ... 125 кОм)</td>
<td>140,0016 С ... 2,4 мс (7,1427 мОм ...<ol>
<li>Ом) 14,0001 С ... 242,4 мкс</li>
</ol>(71,427 мОм ... 4,16667 кОм) 1,40001 С ... 24,24 мкс (714,27 мОм ...<ol>
<li>кОм)</li>
</ol></td>
<td>28,0002 С . 484,8 мкс (35,7135 мОм ... 2,08334 Ом)</td>
</tr>
<tr>
<td colspan="2">Дискр. установки</td>
<td>400 мкс/ 40 мкс/ 4 мкс</td>
<td>800 мкс/ 80 мкс/ 8 мкс</td>
<td>2,4 мкс/ 240 мкс/ 24 мкс</td>
<td>-</td>
</tr>
<tr>
<td colspan="2">Погрешность уст.</td>
<td colspan="3">±(0,5%*R уст+0,5% R конеч) + Uвх/500 кОм</td>
<td>±(1,2%*I уст+<br />1,1% R конеч)</td>
</tr>
<tr>
<td rowspan="7" style="text-align: center;"><strong>РЕЖИМ</strong><br /><strong>ПОСТОЯННОГО</strong><br /><strong>СОПРОТИВЛЕНИЯ</strong><br /><strong>ДИНАМИЧЕСКИЙ</strong><br /><strong>РЕЖИМ</strong></td>
<td>Диапазон<br />скорости</td>
<td>H<br />M<br />L</td>
<td>250 мкА ... 250 мА/мкс 25 мкА ... 25 мА/мкс 2,5 мкА ... 2,5 мА/мкс</td>
<td>500 мкА ... 500 мА/мкс 50 мкА ... 50 мА/мкс 5 мкА ... 5 мА/мкс</td>
<td>1,6 мА ... 1,6 А/мкс 160 мкА ... 160 мА/мкс 16 мкА ... 16 мА/мкс</td>
<td>1,6 мА ... 1,6 А/мкс 160 мкА ...<br />160 мА/мкс</td>
</tr>
<tr>
<td colspan="2">Погрешность уст.</td>
<td colspan="3">±(0,2%*Уст*7+5 мкс)</td>
<td>-</td>
</tr>
<tr>
<td colspan="2">Разрешение</td>
<td>0,1 мкА ... 1 мА</td>
<td>0,2 мкА ... 2 мА</td>
<td>0,6 мкА ... 6 мА</td>
<td>-</td>
</tr>
<tr>
<td colspan="2">Диапазон уст. периода (T1 и Т2)</td>
<td colspan="4">0,025 мс ... 10 мс 1 мс ... 30 с</td>
</tr>
<tr>
<td colspan="2">Погрешность уст. тока</td>
<td colspan="4">0,4 % от предела</td>
</tr>
<tr>
<td colspan="2">Дискретность уст. периода</td>
<td colspan="4">1 мкс / 1 мс</td>
</tr>
<tr>
<td colspan="2">Погрешность</td>
<td colspan="4">1 мкс / 1 мс + 100 ppm</td>
</tr>
<tr>
<td rowspan="3" style="text-align: center;"><strong>РЕЖИМ</strong><br /><strong>ПОСТОЯННОГО</strong><br /><strong>ТОКА,</strong><br /><strong>СТАТИЧЕСКИЙ</strong><br /><strong>РЕЖИМ</strong></td>
<td>Диапазон<br />установки</td>
<td>H<br />M<br />L</td>
<td>0 ... 35 А 0 ... 3,5 А 0 ... 0,35 А</td>
<td>0 . 70 А 0 ... 7 А 0 ... 0,7 А</td>
<td>0 ... 210 А 0 ... 21 А 0 ... 2,1 А</td>
<td>420 А</td>
</tr>
<tr>
<td colspan="2">Дискретность уст.</td>
<td>1 мА, 0,1 мА, 0,01 мА</td>
<td>2 мА, 0,2 мА, 0,02 мА</td>
<td>10 мА, 1 мА, 0,1 мА</td>
<td>-</td>
</tr>
<tr>
<td colspan="2">Погрешность уст.</td>
<td colspan="3">±(0,2%*I уст+0,1%*I конечн) + ивх/500 кОм</td>
<td>±(1 ,2%*|уст+</td>
</tr>
<tr>
<td style="text-align: center;"><strong> </strong></td>
<td colspan="2"> </td>
<td colspan="3">При параллельном объединении: ±(1,2%*I уст+1,1%*I конечн)</td>
<td>1 , 1 % 1 конечн)</td>
</tr>
<tr>
<td rowspan="7" style="text-align: center;"><strong>РЕЖИМ</strong><br /><strong>ПОСТОЯННОГО</strong><br /><strong>ТОКА,</strong><br /><strong>ДИНАМИЧЕСКИЙ</strong><br /><strong>РЕЖИМ</strong></td>
<td>Диапазон<br />скорости</td>
<td>H<br />M<br />L</td>
<td>2,5 мА ... 2,5 А/мкс 250 мкА ... 250 мА/мкс 25 мкА . 25 мА/мкс</td>
<td>5 мА . 5 А/мкс 500 мкА ... 500 мА/мкс 50 мкА ... 50 мА/мкс</td>
<td>16 мА . 16 А/мкс 1,6 мА ... 1,6 А/мкс 160 мкА ... 160 мА/мкс</td>
<td>16 мА ... 16 А/мкс 1,6 мА ... 1,6 А/мкс</td>
</tr>
<tr>
<td colspan="2">Погрешность уст.</td>
<td colspan="3">±(0,2%*Уст *7+5 мкс)</td>
<td>-</td>
</tr>
<tr>
<td colspan="2">Разрешение</td>
<td>0,1 мкА ... 1 мА</td>
<td>0,2 мкА ... 2 мА</td>
<td>0,6 мкА ... 6 мА</td>
<td>-</td>
</tr>
<tr>
<td colspan="2">Диапазон уст. периода (T1 и Т2)</td>
<td colspan="4">0,025 мс ... 10 мс 1 мс ... 30 с</td>
</tr>
<tr>
<td colspan="2">Погрешность уст. тока</td>
<td colspan="4">0,4 % от предела</td>
</tr>
<tr>
<td colspan="2">Дискретность уст. периода</td>
<td colspan="4">1 мкс / 1 мс</td>
</tr>
<tr>
<td colspan="2">Погрешность</td>
<td colspan="4">1 мкс / 1 мс + 100 ppm</td>
</tr>
<tr>
<td rowspan="3" style="text-align: center;"><strong>РЕЖИМ</strong><br /><strong>ПОСТОЯННОЙ</strong><br /><strong>МОЩНОСТИ</strong></td>
<td>Диапазон<br />установки</td>
<td>H<br />M<br />L</td>
<td>17,5 ... 175 Вт 1,75 ... 17,5 Вт 0,175 ... 1,75 Вт</td>
<td>35 ... 350 Вт 3,5 ... 35 Вт 0,35 ... 3,5 Вт</td>
<td>105 ... 1050 Вт<ol>
<li>... 105 Вт</li>
<li>... 10,5 Вт</li>
</ol></td>
<td>210 ... 2100 Вт 21 ... 210 Вт 2,1 ... 21 Вт</td>
</tr>
<tr>
<td colspan="2">Дискретность уст.</td>
<td>1 мВт, 1 мВт, 0,1 мВт</td>
<td>1 мВт, 1 мВт, 0,1 мВт</td>
<td>100 мВт, 10 мВт, 1 мВт</td>
<td>-</td>
</tr>
<tr>
<td colspan="2">Погрешность уст.</td>
<td colspan="3">±(0,6%*Р уст+1,4% P конеч)</td>
<td>-</td>
</tr>
<tr>
<td rowspan="6" style="text-align: center;"><strong>ЗАЩИТА</strong></td>
<td colspan="2">OVP</td>
<td colspan="3">Регулируемая, Отключение нагрузки при 110% от номинального напряжения</td>
<td>-</td>
</tr>
<tr>
<td colspan="2">OCP</td>
<td>0,03 ... 38,5 А</td>
<td>0,06 ... 77 А</td>
<td>0,2 . 231 А</td>
<td>-</td>
</tr>
<tr>
<td colspan="2">OPP</td>
<td>0,1 ... 192,5 Вт</td>
<td>0,3 ... 385 Вт</td>
<td>1 ... 1155 Вт</td>
<td>-</td>
</tr>
<tr>
<td colspan="2">OHP</td>
<td colspan="3">Отключение нагрузки при достижении температуры радиатора 95°C</td>
<td>-</td>
</tr>
<tr>
<td colspan="2">UVP</td>
<td colspan="3">0 ... 150 В, отключении нагрузки при обнаружении заданного значения</td>
<td>-</td>
</tr>
<tr>
<td colspan="2">REV</td>
<td colspan="3">По внутреннему диоду. Отключение нагрузки при неверном подключении</td>
<td>-</td>
</tr>
<tr>
<td rowspan="3" style="text-align: center;"><strong>ИЗМЕРЕНИЕ</strong></td>
<td colspan="2">Вольтметр</td>
<td colspan="3">±(0,1%*U изм+0,1 %*U конечн)</td>
<td>-</td>
</tr>
<tr>
<td colspan="2">Амперметр</td>
<td colspan="3">±(0,2%*I изм+0,3%*I конечн)</td>
<td>-</td>
</tr>
<tr>
<td colspan="2">Амперметр (парал. подкл.)</td>
<td colspan="3">±(1,2%*I изм + 1,1 %*I конечн)</td>
<td>-</td>
</tr>
<tr>
<td rowspan="5" style="text-align: center;"><strong>ОБЩИЕ</strong><br /><strong>ДАННЫЕ</strong></td>
<td colspan="2">Напряж. питания</td>
<td colspan="4">100 ~ 230 В ±10% ; 50/60 Гц ± 2 Гц</td>
</tr>
<tr>
<td colspan="2">Интерфейсы</td>
<td colspan="4">USB ,RS-232, GPIB (опция)</td>
</tr>
<tr>
<td colspan="2">Габ. размеры</td>
<td colspan="4">PEL-73021/73041 - 214,5 х 124 х 400 мм, PEL-73111 - 429,5 х 128 х 400 мм PEL-73211 - 427,7 х 147,8 х 592,5 мм</td>
</tr>
<tr>
<td colspan="2">Масса</td>
<td colspan="4">PEL-73021 - 6 кг, PEL-73041 - 7 кг, PEL-73111 - 17 кг, PEL-73211 - 23 кг</td>
</tr>
<tr>
<td colspan="2">Опции</td>
<td colspan="4">GTL-120: Тестовый кабель (40 А)<br />Опция 01: Интерфейс GPIB. Устанавливается на заводе. GTL-255: Интерфейсный кабель объединения нагрузок (300 м)</td>
</tr>
</tbody>
</table>                         </div>
